Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

Настройка:Доступный
Тип:Объемная разливочная машина
Автоматическая оценка:Автоматический
Количество:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
sharethis sharing button

Основная информация.

Модель №.
CGN
Головка клапана наполнения
Мультиголовочный
Конструкция подающего цилиндра
Кормление в одной комнате
Дозирующее устройство
Ротор
Принцип заполнения
Давление
Подъемная конструкция упаковочного контейнера
Пневматический подъем
Структура
Роторный
Упаковка
Бутылка
Упаковочный материал
Пластик
Тип наполнения
Нормальное давление
Гарантийный срок
12 месяцев
Емкость
2000bph-12000bph
Подходящий
Бутылки для домашних животных
Контролируется
ПЛК Сименс
Размер бутылки
200мл-2000мл
Наполнительный материал
Текущая жидкость
Используется для
Чистая/минеральная вода
Функция
Промывка Наполнение Укупорка
Цвет
Серебристо-серый
Масса
3 тонны
Размер
2200х2100х2200мм
Точность заполнения
0,5%
Транспортный пакет
Деревянный корпус
Спецификация
SUS304 Нержавеющая сталь
Торговая марка
HY-наполнение
Источник
Чжанцзяган, Цзянсу, Китай
Код ТН ВЭД
8422301090
Производственная мощность
30 комплектов/год

Описание продукта

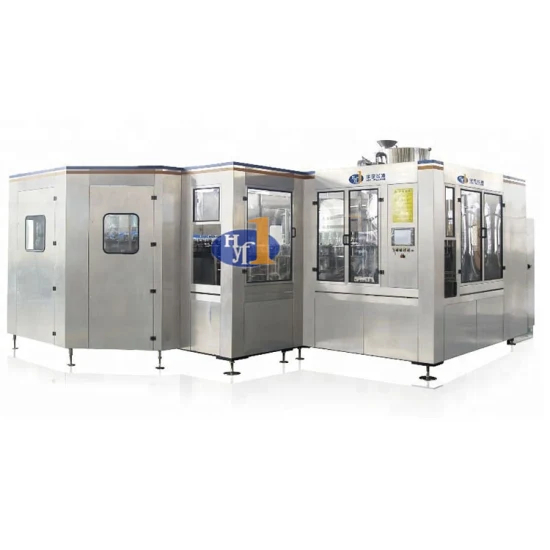

Полностью автоматическая машина для розлива чистой минеральной воды

*Мы поставляем комплексное решение для установки розлива воды, включая систему очистки воды/машину для мойки и укупорки/распылитель кода/автоматическую этикетировочную машину/автоматическую упаковочную машину/автоматическую систему укладки на поддоны.
Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

Технический параметр:

Контейнеры и характеристики
Название проекта: Полностью автоматическая полная производственная линия минеральной воды 2000-20000bph PH≥4.6питьевая вода
материал форма Объем заполнения (мл) Уровень наполнения (мм) Тип шеи
ПЭТ-бутылка Квадратная или круглая бутылка 100-2000мл Расстояние от горлышка бутылки
По запросу
По запросу
Регулируемые характеристики типа бутылки Среднее основание пресс-формы: диаметр бутылки ≤105 мм, высота бутылки ≤335 мм.
Клиентам необходимо покупать дополнительные сменные детали для разных бутылок.
При использовании квадратных бутылок будет добавлена ​​система разделения бутылок.
Этикетка контейнера и режим управления Система упаковки Система паллетирования
Рулонная подача горячего расплава
Термоусадочная этикетка из ПВХ
Полная этикетка/половинная этикетка
Ручной/автоматический
Система упаковки Мин, Спец. Руководство
Портальный паллетайзер с низкой позицией
Робот-паллетайзер
Портальный паллетайзер с высокой позицией
Паллетайзер с одной рукой
Ручной паллетайзер
Руководство
Термоусадочная пленка
Упаковщик с оберткой
Роберт Упаковочная машина
1*2
2*3
3*4
4*6
3*5
Условия окружающей среды пользователя: Температура: 10~40°C; Влажность: Без росы.
Спецификация электропитания пользователя Напряжение: 380 В±5%, 3 фазы; Частота: 50 Гц ± 1%


Введение:
Устройство CGF для мытья, наполнения и укупорки 3-в-1: Оборудование для производства напитков используется для производства минеральной воды в бутылках из полиэстера, очищенной воды, оборудования для производства алкогольных напитков и другого оборудования для производства негазовых напитков. Оборудование для производства напитков может завершить все процессы, такие как мытье бутылок, наполнение и укупоривание, оно может сократить время использования материалов и посторонних лиц, улучшить санитарные условия, производственную мощность и экономическую эффективность.
Полная линия по производству минеральной и чистой воды в бутылках, используемая при розливе напитков. Три функции мытья бутылок, наполнения и укупорки объединены в одном корпусе машины. Весь процесс автоматический.


Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды
Технический параметр:
Название проекта:
Модель CGN8-8-3 CGN14-12-5 CGN18-18-6 CGN24-24-8 CGN24-24-8 CGN40-40-12
Емкость 2000 6000-8000 6000-8000 8000-12000 13000-15000 16000-18000
Формы бутылок ПЭТ круглый или квадратный
Диаметр бутылки (мм) Диаметр50-Диа115мм
Высота бутылки (мм) 160-320 мм
Давление воздуха компрессора (МПа) 0,3-0,7 МПа
Стирка медум Асептическая вода
Давление промывки (МПа) >0,06 МПа <0,2 МПа
Приложение линия по розливу питьевой воды
Общая мощность (кВт) 4.4 4.4 4.4 5.2 6.2 7.8
Габаритные размеры(Д*Ш) 2,3*1,9 2,5*1,9 2,8*2,15 3,1*2,5 3,8*2,8 4,5*3,3
Высота 2,3 м 2,5 м 2,5 м 2,5 м 2,5 м 2,6 м
Вес (кг) 2500 кг 3200 кг 4000 кг 4500 кг 6500 кг 8000 кг
Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

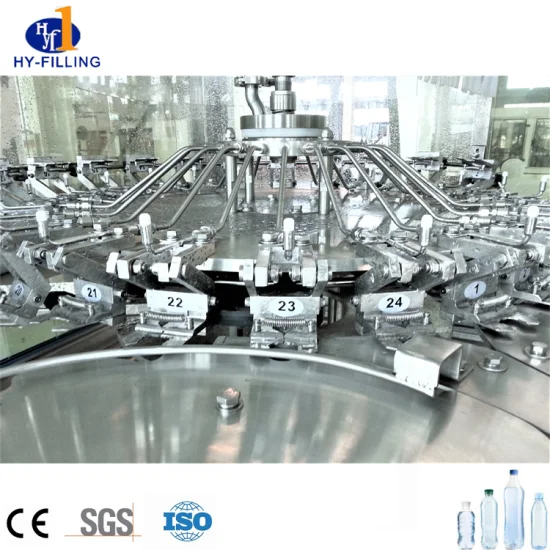

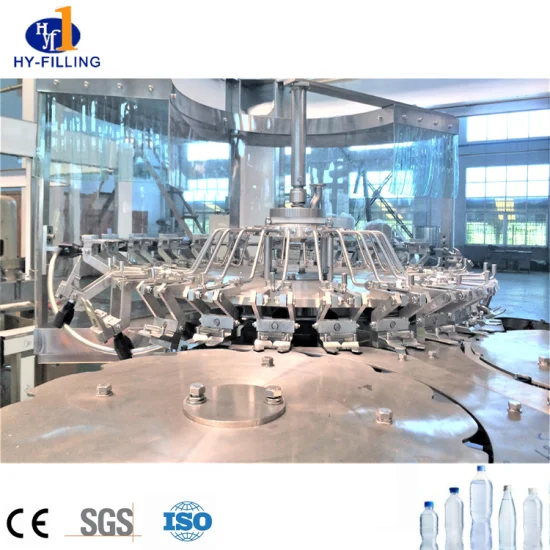

Мытье головы

Поворотный диск полностью изготовлен из нержавеющей стали SUS304.
Используя импортную специальную эффективную распылительную насадку, вода для мытья будет распыляться под определенным углом, можно мыть любую часть внутренней стены, тщательно промывать водой и экономить промывочную бутыль.
Зажим для бутылок и подъемный механизм скользящей втулки используют устойчивый к коррозии подшипник Igus из Германии, не требующий технического обслуживания.
Моющая часть перемещается по раме в трансмиссионной системе через зубчатую передачу.

Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

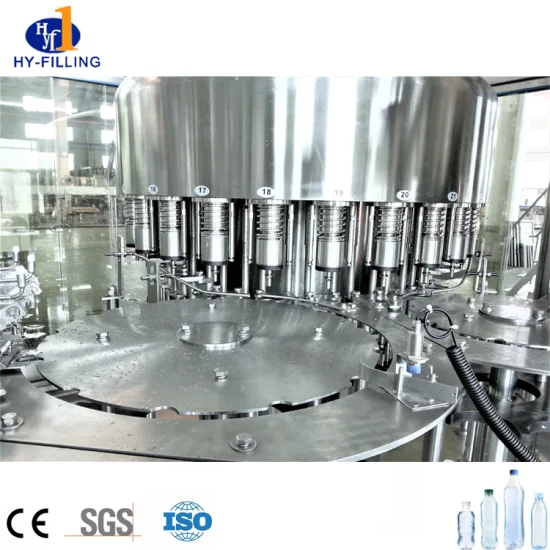

Заполнение головок

Бутылка для мытья, наполнение, запечатывание соединяются с методами транспортировки узкого места карты с колесиком.
Вращающийся диск полностью изготовлен из нержавеющей стали SUS304.
Метод наполнения – гравитационное наполнение.
Заправочный клапан производства SUS304.
Конструкция клапана наполнения разумна, количество наполнения точное.

Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

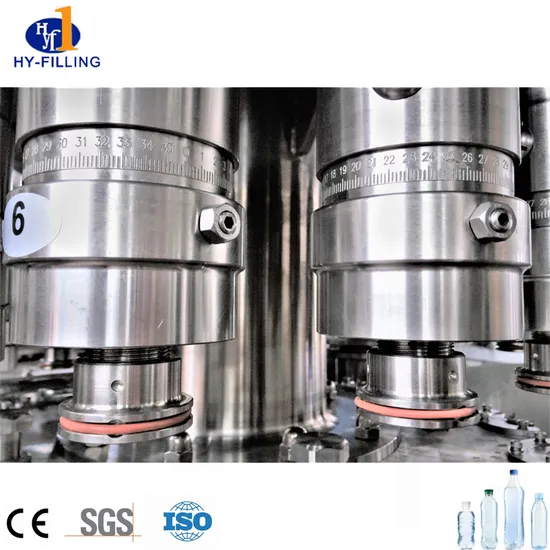

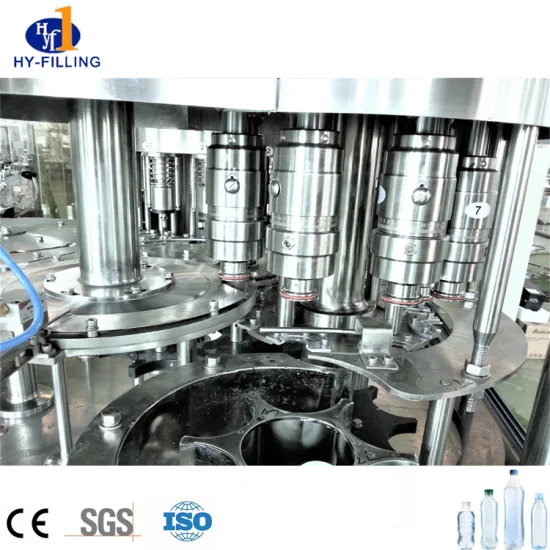

Укупорка голов

Укупорочная машина обладает высочайшей точностью в машине 3-в-1, что обеспечивает надежность работы оборудования и оказывает огромное влияние на процент брака продукта. Представлена ​​самая передовая в мире итальянская технология укупорочной машины AROL в сочетании с разливочной машиной. улучшение производственного опыта и попросить колледж Шанхайского университета Цзяо Тонг машиностроительного института электрического и механического проектирования и технологий автоматизации экспертов и профессоров помочь в проектировании.


Мы предоставляем комплексный проект «под ключ» для линии по производству чистой воды, включая:
1. Система очистки воды (фильтрация воды)
2.Машина для выдувания бутылок (изготовление пластиковых бутылок)
3. Воздушный конвейер (перевозка пустых бутылок)
4. Машина для розлива воды (наполнение водой бутылок)
5. Крышка подъемника (Транспортная крышка)
6. Фен (сушка феном водой)
7. Плоская транспортировка (транспортная бутылка)
8. Кодовый распылитель (печать даты на бутылке с водой)
9. Этикетировочная машина (маркировка бутилированной воды)
10.Машина для термоусадочной упаковки бутылок (упаковывает бутылку с водой)
11. литьевые машины (для преформ домашних животных)


CGN8-8-3 Машина для мытья бутылок, розлива и укупорки, 1000-2000 бутылок в час.
CGN14-12-4 Машина для мытья бутылок, розлива и укупорки, производительность 2000-3000 бутылок в час.
CGN18-18-6 Машина для мытья бутылок, розлива и укупорки, 6000-7000 бутылок в час.
CGN24-24-8 Машина для мытья бутылок, розлива и укупорки, 8000-9000 бутылок в час.
CGN32-32-10 Машина для мытья и розлива и укупорки бутылочной воды, 10 000–12 000 бутылок в час.
CGN40-40-12 Машина для мытья бутылок, розлива и укупорки, 12 000–15 000 бутылок в час.


Подходит для производства пластиковых бутылок из ПЭТ объемом: 250-2000 мл;
Доступны как круглые, так и квадратные бутылки.

Материал: ПЭТ-преформа, крышка, сырая вода, этикетка из ПВХ, рулонная полиэтиленовая пленка.

Линия розлива натуральной минеральной питьевой воды, чистой воды, родниковой воды.

Блок-схема:
Автоматическая машина для выдувания бутылок --> Система воздушного конвейера --> Машина для мойки, наполнения, укупорки 3 в 1 --> Конвейерная система --> Автоматическая этикетировочная машина для рукавов --> Автоматическая машина для упаковки в термоусадочную пленку/Машина для упаковки в картонные коробки



Основные характеристики

1. Использование направленного ветра доступа и перемещения колеса в бутылке с технологией прямого подключения; отменены винтовые и конвейерные цепи, что упрощает изменение формы бутылки.

2. В трансмиссии бутылок применяется технология узкого горлышка зажима, преобразование в форме бутылки не требует регулировки уровня оборудования, достаточно только изменений, связанных с изогнутой пластиной, колесом и нейлоновыми деталями.

3. Специально разработанный зажим для стиральной машины для бутылок из нержавеющей стали прочный и долговечный, не касается места винта горлышка бутылки, чтобы избежать вторичного загрязнения.

4. Высокоскоростной клапан наполнения с большим гравитационным клапаном, быстрое наполнение, точное наполнение и отсутствие потерь жидкости.

5. Спиральное снижение при выходе бутылки, изменение формы бутылки, отсутствие необходимости регулировать высоту конвейерных цепей.

6. Хост использует передовую технологию автоматического управления ПЛК, ключевые электрические компоненты от известных компаний, таких как Mitsubishi, Япония, Schneider во Франции, OMRON.

Больше моделей
Технические параметры: машина для розлива воды.
Модель CGN8-8-3 CGN14-12-4 CGN18-18-6 CGN24-24-6 CGN32-32-8 CGN40-40-10
Емкость (для 500 мл) 2000 3000-4000 6000-8000 8000-12000 13000-15000 16000-18000
Подходящие формы бутылок ПЭТ круглый или квадратный
Диаметр бутылки (мм) Диаметр50-Диа115мм
Высота бутылки (мм) 160-320 мм
Компрессор воздушный 0,3-0,7МПа
Стиральная среда Асептическая вода
Давление полоскания >0,06МПа <0,2МПа
Приложение Машина для розлива воды
Общая мощность (кВт) 4,4 кВт 4,4 кВт 4,4 кВт 5,2 кВт 6,2 кВт 7,8 кВт
Габаритные размеры 2,3*1,9 м 2,5*1,9 м 2,8*2,15 м 3,1*2,5 м 3,8*2,8 м 4,5*3,3 м
Высота 2,3 м 2,5 м 2,5 м 2,5 м 2,5 м 2,6 м
Вес (кг) 2500 кг 3200 кг 4000 кг 4500 кг 6500 кг 8000 кг

Вспомогательные машины

Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

Система очистки воды RO

Мы используем различное оборудование для производства чистой воды, минеральной воды и т. д. Основным оборудованием водоочистной станции обратного осмоса являются фильтр из кварцевого песка, фильтр с активированным углем, ионообменник натрия, полое волокно, RO (обратный осмос), УФ-стерилизатор, прецизионный фильтр, озон. генератор, резервуар для воды и т. д. Он может эффективно избавиться от мутных органических веществ, железа, марганца и т. д., снизить жесткость воды, чтобы все характеристики качества воды полностью соответствовали государственным стандартам пресной воды для пресной питьевой воды.

Система выдувного формования

1. Отличная механическая прочность, ударопрочность и отсутствие растрескивания.
2. Горлышко бутылки и резьба имеют точные размеры.
3. Безопасную резьбу пластиковой бутылочки для лекарств можно формовать напрямую.
4. Размер и вес продукта могут быть четко рассчитаны и спроектированы и соответствовать требованиям дизайна без каких-либо отклонений.
5. Поверхность горлышка, горлышка и корпуса бутылки имеет хороший блеск и гладкость, стандарт корпуса бутылки - единство.
6. Совместный шов на корпусе бутылки ровный, без обрезков резины.

Автоматическая этикетировочная машина

1. Термоусадочная этикетировочная машина для рукавов, программируемый контроллер ПЛК, импортный серводвигатель, сервопривод, преобразователь частоты и преобразователь.
2. Термоусадочная этикетировочная машина для рукавов оснащена модулем позиционирования, обеспечивающим точность, скорость и стабильность отливки этикетки.
3. Наша термоусадочная этикетировочная машина для рукавов не только имеет очень точное положение для отливки этикетки, но также выдерживает идеальную форму бутылки после усадки.

Машина для упаковки в полиэтиленовую пленку

Автоматическая машина для термоусадочной упаковки в полиэтиленовую пленку подходит для упаковки таких продуктов, как поп-топ, минеральная вода, бутылки. пиво, напитки и т. д. При работе с термоусадочным туннелем из полиэтиленовой пленки для идеальной упаковки товаров весь производственный процесс использует передовые немецкие технологии, а основные детали импортируются от известных международных компаний. Он состоит из семи исполнительных двигателей, которые посредством взаимодействия с 7 исполнительными двигателями формируют продукт, упакованный в пластиковую пленку, и несколько бутылок в группу из упаковочной машины для горячей усадки.


Помочь нашим клиентам построить идеальную фабрику. Благодаря эффективному контролю затрат мы нашли правильный баланс с нашими клиентами: разнообразный ассортимент продукции, высококачественные упаковочные формы. Между тем, конкурентоспособность рынка улучшилась благодаря эффективному режиму работы оборудования.

Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

HY-наполнение

<1> Стандартизированный цех общей площадью 30 000 кв.м.<1> Стандартизированный цех общей площадью 30 000 квадратных метров.
<2> Имея команду из более чем 30 специалистов по проектированию и разработке, мы являемся ключевым профессиональным предприятием, которое объединяет разработки, исследования, проектирование, производство, технологические услуги и маркетинг.
<3> HY-Filling соответствует ISO9001:2000, сертификату CE, SGS, COC, международной системе управления качеством TUV. <4>Оборудование будет протестировано и проработает в течение 24 часов перед отправкой с завода, чтобы обеспечить бесперебойную работу водопровода, а также пневматическую, электрическую и механическую стабильность. <5>Профессиональная команда монтажников, являющаяся опытным техническим специалистом, предоставляет качественные услуги по установке оборудования.


Автоматическая машина для розлива минеральной воды, небольшая линия по производству бутилированной воды

Часто задаваемые вопросы
В1: есть ли у вас эталонный проект?
A1: у нас есть эталонный проект в большинстве стран. Если мы получим разрешение клиента, который привез у нас машины, мы сможем сообщить вам их контактную информацию, вы можете посетить их завод.
И вы всегда можете прийти в нашу компанию и увидеть машину, работающую на нашем заводе, мы можем забрать вас со станции недалеко от нашего города.
Свяжитесь с нашими продавцами, и вы сможете получить видео о нашем эталонном беговом тренажере.
В2: есть ли у вас агенты и станции послепродажного обслуживания?
A2: на данный момент у нас есть агент в Йемене, Нигерии, Дубае, Индии, Кении, Дубае, добро пожаловать к нам!
В3: предоставляете ли вы индивидуальный сервис?
A3: Мы можем спроектировать машины в соответствии с вашими требованиями (материал, мощность, тип наполнения, виды бутылок и т. д.), в то же время мы дадим вам наше профессиональное предложение, как вы знаете, мы были в этом промышленность на протяжении многих лет.
В4: Какова ваша гарантия или гарантия качества, если мы купим ваши машины?
A4: Мы предлагаем вам высококачественные машины с гарантией 1 год и предоставляем пожизненную техническую поддержку.
В5: Сколько времени занимает установка?
A5: В соответствии с заказом вашего оборудования, мы отправим на ваш завод одного или двух инженеров, это займет от 10 до 25 дней.
